อุปกรณ์ดูดซับคาร์บอนกัมมันต์คืออะไร?

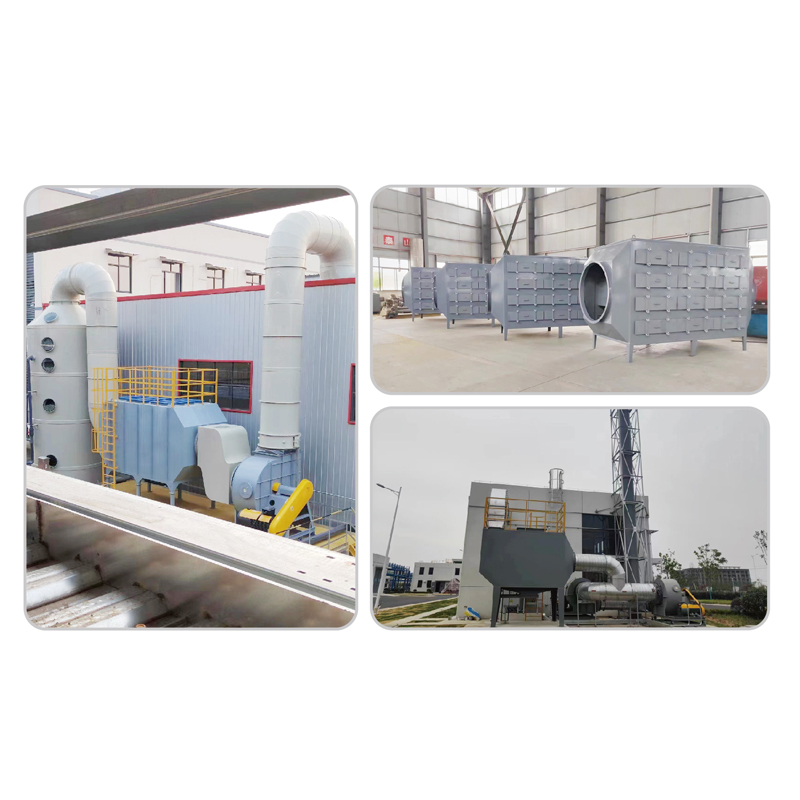

อุปกรณ์ดูดซับถ่านกัมมันต์ เป็นระบบฟอกอากาศและน้ำทางอุตสาหกรรมที่ใช้พื้นที่ผิวสูงและโครงสร้างรูพรุนของถ่านกัมมันต์เพื่อกำจัดมลพิษอินทรีย์ สารประกอบอินทรีย์ระเหยง่าย (VOCs) ก๊าซที่มีกลิ่น และสิ่งปนเปื้อนที่ละลายได้จากก๊าซหรือกระแสของเหลวผ่านกลไกการดูดซับทางกายภาพและทางเคมี เนื่องจากกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดขึ้นทั่วโลก และมาตรฐานการปล่อยมลพิษทางอุตสาหกรรมมีความเข้มงวดมากขึ้น อุปกรณ์ดูดซับถ่านกัมมันต์ ได้กลายเป็นหนึ่งในเทคโนโลยีการบำบัดปลายท่อที่ใช้กันอย่างแพร่หลายมากที่สุดในอุตสาหกรรมยา เคมี อิเล็กทรอนิกส์ การพิมพ์ การเคลือบ และการบำบัดน้ำเสีย

คู่มือระดับวิศวกรนี้ครอบคลุมเนื้อหาทางเทคนิคและเชิงพาณิชย์โดยสมบูรณ์ของ อุปกรณ์ดูดซับถ่านกัมมันต์ — ตั้งแต่พื้นฐานการดูดซับและการกำหนดค่าระบบไปจนถึงวิธีการสร้างใหม่ เกณฑ์การคัดเลือก การปฏิบัติตามกฎระเบียบ และข้อพิจารณาที่สำคัญสำหรับทีมจัดซื้อ B2B ที่จัดหาระบบระดับอุตสาหกรรม

1. อุปกรณ์ดูดซับคาร์บอนกัมมันต์ทำงานอย่างไร

1.1 กลไกการดูดซับ: การดูดซับทางกายภาพและทางเคมี

หลักการทำงานของ อุปกรณ์ดูดซับถ่านกัมมันต์ ขึ้นอยู่กับแนวโน้มของโมเลกุลในสถานะของเหลวที่จะสะสมที่พื้นผิวของตัวดูดซับที่เป็นของแข็ง กลไกที่แตกต่างกันสองประการควบคุมกระบวนการนี้:

• การดูดซับทางกายภาพ (การดูดซับทางกายภาพ) : ขับเคลื่อนด้วยแรงระหว่างโมเลกุลของ van der Waals ระหว่างโมเลกุลตัวดูดซับและพื้นผิวคาร์บอน ไม่มีพันธะเคมีเกิดขึ้น ซึ่งหมายความว่ากระบวนการนี้สามารถย้อนกลับได้อย่างสมบูรณ์ - โมเลกุลที่ถูกดูดซับสามารถถูกดูดซับโดยการลดความดันบางส่วนหรือเพิ่มอุณหภูมิ การดูดซับทางกายภาพเป็นกลไกหลักในการใช้งานกำจัด VOC และก๊าซอินทรีย์ส่วนใหญ่ และเป็นพื้นฐานสำหรับความสามารถในการสร้างใหม่ได้ อุปกรณ์ดูดซับถ่านกัมมันต์ . ความสามารถในการดูดซับเป็นสัดส่วนกับน้ำหนักโมเลกุลและจุดเดือดของตัวดูดซับ: โมเลกุล VOC ที่หนักกว่าและมีจุดเดือดสูงกว่าจะดูดซับได้แรงกว่าชนิดที่มีจุดเดือดต่ำกว่าที่เบากว่า
• การดูดซับสารเคมี (การดูดซับสารเคมี) : เกี่ยวข้องกับการก่อตัวของพันธะเคมีระหว่างกลุ่มฟังก์ชันตัวดูดซับและพื้นผิวบนคาร์บอน กลไกนี้สร้างความสามารถในการดูดซับที่สูงขึ้นสำหรับสารประกอบเป้าหมายเฉพาะ (เช่น ไฮโดรเจนซัลไฟด์ ไอปรอท ก๊าซกรด) แต่โดยทั่วไปแล้วไม่สามารถย้อนกลับได้ — ชนิดที่ถูกดูดซับทางเคมีไม่สามารถกำจัดออกได้โดยการสร้างใหม่ด้วยความร้อน ทำให้การทดแทนคาร์บอนแทนที่จะสร้างใหม่เป็นการตอบสนองต่อความอิ่มตัวที่จำเป็น ถ่านกัมมันต์ที่ชุบไว้ (บรรจุด้วย KI, KOH, H3PO4 หรือสารประกอบโลหะ) ใช้ประโยชน์จากการดูดซับทางเคมีเพื่อกำจัดสิ่งปนเปื้อนโดยเฉพาะ
•

1.2 บทบาทของโครงสร้างรูพรุน: Micropore, Mesopore, Macropore

ความสามารถในการดูดซับที่ไม่ธรรมดาของถ่านกัมมันต์ — พื้นที่ผิวจำเพาะ 500–2,000 ตร.ม./กรัม เทียบกับ 1–5 ตร.ม./กรัม สำหรับสื่อกรองแบบทั่วไป — เป็นผลโดยตรงจากเครือข่ายรูพรุนภายในที่ได้รับการพัฒนาอย่างสูง การจำแนกประเภท IUPAC กำหนดหมวดหมู่ขนาดรูพรุนสามประเภท โดยแต่ละประเภททำหน้าที่ที่แตกต่างกันในกระบวนการดูดซับ:

สำหรับ อุปกรณ์ดูดซับถ่านกัมมันต์ for VOC removal คาร์บอนที่มีปริมาตรไมโครพอร์สูง (>0.4 ซม.ลูกบาศก์/กรัม) และพื้นที่ผิว BET เกิน 1,000 ตร.ม./กรัม ได้รับการระบุเพื่อเพิ่มความสามารถในการดูดซับต่อหน่วยมวลคาร์บอน สำหรับ อุปกรณ์ดูดซับถ่านกัมมันต์ for wastewater treatment ปริมาตรมีโซพอร์มีความสำคัญมากขึ้นในการรองรับโมเลกุลอินทรีย์ที่ละลายขนาดใหญ่และสารฮิวมิกที่มักพบอยู่ในน้ำทิ้งทางอุตสาหกรรม

1.3 เส้นโค้งการพัฒนาและจุดอิ่มตัว

เส้นโค้งที่ทะลุทะลวงคือตัวชี้วัดประสิทธิภาพขั้นพื้นฐานสำหรับสิ่งใดๆ อุปกรณ์ดูดซับถ่านกัมมันต์ ระบบทำงานในโหมดการไหลต่อเนื่อง เมื่อก๊าซหรือของเหลวที่ปนเปื้อนไหลผ่านคาร์บอนเบด การดูดซับจะเกิดขึ้นอย่างต่อเนื่อง โดยชั้นทางเข้าของคาร์บอนอิ่มตัวเป็นอันดับแรก และโซนการถ่ายโอนมวล (MTZ) ซึ่งเป็นบริเวณของการดูดซับแบบแอคทีฟ จะเคลื่อนตัวไปทางทางออกเบดเมื่อเวลาผ่านไป ความก้าวหน้าหมายถึงช่วงเวลาที่ความเข้มข้นของสารปนเปื้อนทางออกถึงสัดส่วนที่กำหนดของความเข้มข้นทางเข้า (โดยทั่วไปคือ 5–10% สำหรับระบบ VOC หรือขีดจำกัดการปล่อยก๊าซตามกฎระเบียบ ขึ้นอยู่กับว่าค่าใดเข้มงวดกว่า)

พารามิเตอร์เส้นโค้งความก้าวหน้าที่สำคัญที่กำหนดการออกแบบระบบและการตัดสินใจในการปฏิบัติงาน ได้แก่:

• เวลาทะลุทะลวง (t_b) : เวลาตั้งแต่เริ่มดำเนินการจนถึงความก้าวหน้า — กำหนดการสร้างใหม่หรือช่วงการเปลี่ยนคาร์บอน และควบคุมต้นทุนการดำเนินงานโดยตรง
• เวลาอิ่มตัว (t_s) : เวลาที่ใช้ในการทำให้เบดอิ่มตัว — อัตราส่วน t_b/t_s กำหนดความคมของส่วนหน้าที่ทะลุทะลวง ส่วนหน้าแหลม (อัตราส่วนใกล้ 1.0) บ่งชี้ถึงการใช้คาร์บอนอย่างมีประสิทธิภาพ ด้านหน้าที่ค่อยเป็นค่อยไปบ่งบอกถึงการกระจายตัวตามแนวแกน การเคลื่อนตัว หรือการออกแบบเตียงที่ไม่ดี
• ประสิทธิภาพการใช้คาร์บอน : เศษส่วนของความจุคาร์บอนทั้งหมดที่ใช้จริงก่อนการพัฒนา — โดยทั่วไปคือ 50–80% สำหรับระบบเบดแบบตายตัวที่ออกแบบมาอย่างดี ประสิทธิภาพที่ต่ำกว่าบ่งชี้ว่าเตียงได้รับการออกแบบมากเกินไปหรือการกระจายการไหลไม่ดี

1.4 ตัวบ่งชี้ประสิทธิภาพหลัก: ความสามารถในการดูดซับ ความลึกของเตียง เวลาสัมผัส

วิศวกรรมระบบของ อุปกรณ์ดูดซับถ่านกัมมันต์ มีศูนย์กลางอยู่ที่ตัวแปรการออกแบบสามตัวแปรที่เป็นอิสระต่อกัน:

• ความสามารถในการดูดซับ (q, มก./กรัม หรือ กก./กก.) : มวลของสารปนเปื้อนที่ถูกดูดซับต่อหน่วยมวลของคาร์บอนที่สภาวะสมดุล ซึ่งกำหนดโดยไอโซเทอมการดูดซับ (แบบจำลอง Langmuir หรือ Freundlich) สำหรับระบบตัวดูดซับ-คาร์บอนจำเพาะที่อุณหภูมิการทำงาน ข้อมูลไอโซเทอร์มที่เผยแพร่จากผู้ผลิตคาร์บอนเป็นจุดเริ่มต้นสำหรับการคำนวณขนาดเตียง
• ความลึกของเตียง (L, ม.) : ความลึกของเตียงขั้นต่ำถูกกำหนดโดยความยาวของโซนการถ่ายเทมวล — เตียงต้องมีความยาวอย่างน้อย 1.5–2.0× ของ MTZ เพื่อให้บรรลุความเข้มข้นที่ทะลุผ่านเป้าหมาย เบดที่ลึกขึ้นจะเพิ่มเวลาในการสัมผัส ปรับปรุงความเข้มข้นของทางออก และขยายเวลาทะลุออก โดยที่แรงดันตกจะสูงขึ้น
• เวลาสัมผัสเตียงว่าง (EBCT, นาที) : อัตราส่วนของปริมาตรเตียงต่ออัตราการไหลตามปริมาตร — พารามิเตอร์การกำหนดขนาดที่สำคัญที่สุดเพียงตัวเดียว อุปกรณ์ดูดซับถ่านกัมมันต์ . ค่า EBCT โดยทั่วไปคือ 0.1–0.5 วินาทีสำหรับระบบ VOC เฟสก๊าซ และ 5–30 นาทีสำหรับระบบบำบัดน้ำเสียเฟสของเหลว EBCT ที่นานขึ้นช่วยเพิ่มประสิทธิภาพในการกำจัดแต่เพิ่มต้นทุนเงินทุน (ถังขนาดใหญ่) และสินค้าคงคลังคาร์บอน

2. ประเภทของอุปกรณ์ดูดซับถ่านกัมมันต์

2.1 หอดูดซับถ่านกัมมันต์แบบเบดเบด

หอดูดซับแบบเบดคงที่เป็นรูปแบบการใช้งานกันอย่างแพร่หลายที่สุดของ อุปกรณ์ดูดซับถ่านกัมมันต์ ในงานอุตสาหกรรม คาร์บอนถูกบรรจุเป็นเตียงนิ่งภายในภาชนะรับความดัน ก๊าซหรือของเหลวที่ปนเปื้อนจะไหลผ่านเตียงในทิศทางที่กำหนด (โดยทั่วไปคือการไหลลงสำหรับของเหลว การไหลขึ้นหรือลงสำหรับก๊าซ) และน้ำทิ้งที่สะอาดจะออกจากปลายด้านตรงข้าม ระบบเตียงคงที่ทำงานในรูปแบบเตียงเดี่ยวหรือหลายเตียง (ลีดแล็ก):

• ระบบเตียงเดี่ยว : การกำหนดค่าที่ง่ายที่สุด — ต้นทุนเงินทุนต่ำที่สุด แต่ต้องปิดกระบวนการเพื่อสร้างหรือทดแทนคาร์บอน เหมาะสำหรับกระบวนการเป็นชุดหรือการใช้งานที่มีข้อกำหนดการฟื้นฟูไม่บ่อยนัก
• ระบบตะกั่ว-ความล่าช้าแบบเตียงคู่ : เตียงสองเตียงทำงานเป็นชุด - เตียงตะกั่วจะดูดซับภาระสารปนเปื้อนส่วนใหญ่ ในขณะที่เตียงแล็กทำหน้าที่เป็นขั้นตอนการขัดเงาและแจ้งเตือนล่วงหน้าถึงการพัฒนาของเตียงตะกั่ว เมื่อตะกั่วเบดอิ่มตัว ระบบจะออฟไลน์เพื่อการฟื้นฟู ในขณะที่แล็กเบดจะกลายเป็นลีดใหม่และเบดที่สร้างใหม่จะเข้ามาเมื่อแล็กใหม่ การกำหนดค่านี้ช่วยให้สามารถทำงานได้อย่างต่อเนื่องโดยไม่หยุดชะงักของกระบวนการ ซึ่งเป็นการออกแบบมาตรฐานสำหรับการใช้งานด้านการควบคุมการปล่อยก๊าซเรือนกระจกอย่างต่อเนื่องทางอุตสาหกรรม
• เตียงขนานหลายเตียง : เตียงตั้งแต่สามเตียงขึ้นไปในการหมุนขนานกัน — ตัวดูดซับหนึ่งตัว, การสร้างใหม่หนึ่งตัว, การทำความเย็น/สแตนด์บายหนึ่งตัว ใช้สำหรับการใช้งานที่มีการไหลสูงซึ่งเตียงเดี่ยวจะมีขนาดใหญ่ที่ใช้งานไม่ได้หรือในกรณีที่ต้องมีการทำงานต่อเนื่องโดยมีวงจรการฟื้นฟูที่ทับซ้อนกัน

2.2 ระบบดูดซับแบบเคลื่อนย้ายเตียงและล้อหมุน

สำหรับ applications requiring continuous operation with low pressure drop and high volumetric flow rates — particularly large-volume, low-concentration VOC streams — moving-bed and rotating adsorption wheel systems offer advantages over fixed-bed configurations:

• ตัวดูดซับเตียงแบบเคลื่อนย้ายได้ : เม็ดคาร์บอนจะเคลื่อนที่ลงอย่างต่อเนื่องผ่านโซนการดูดซับโดยแรงโน้มถ่วง ในขณะที่ก๊าซที่ปนเปื้อนจะไหลขึ้นด้านบนทวนกระแส คาร์บอนอิ่มตัวจะถูกดึงออกจากด้านล่างอย่างต่อเนื่องและถ่ายโอนไปยังหน่วยสร้างใหม่ คาร์บอนที่สร้างใหม่จะถูกส่งกลับไปด้านบน การกำหนดค่านี้บรรลุประสิทธิภาพการใช้คาร์บอนที่ใกล้เคียงตามทฤษฎี และขจัดข้อจำกัดที่ก้าวล้ำของระบบเบดคงที่
• ล้อดูดซับแบบหมุนได้ (โรเตอร์แบบรังผึ้ง) : โรเตอร์ทรงกระบอกที่อัดแน่นไปด้วยถ่านกัมมันต์หรือซีโอไลต์ที่มีโครงสร้างรังผึ้งจะหมุนอย่างช้าๆ (1–10 RPH) ผ่านส่วนการดูดซับและการกำจัดการดูดซับสลับกัน การออกแบบนี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับกระแส VOC ที่มีความเข้มข้นต่ำปริมาณมาก (ความเข้มข้นทางเข้า 10–500 มก./ลบ.ม.) โดยจะรวมโหลด VOC ไว้ที่ปัจจัย 10–30× ก่อนที่จะกำหนดเส้นทางกระแสที่เข้มข้นไปยังตัวออกซิไดเซอร์ความร้อนปลายทาง ซึ่งจะช่วยลดต้นทุนการดำเนินงานของตัวออกซิไดเซอร์ได้อย่างมาก

2.3 การออกแบบหอดูดซับคาร์บอนกัมมันต์ทางอุตสาหกรรม — พารามิเตอร์หลัก

วิศวกรรมศาสตร์ การออกแบบหอดูดซับถ่านกัมมันต์อุตสาหกรรม ต้องมีข้อกำหนดของพารามิเตอร์ที่พึ่งพาซึ่งกันและกันต่อไปนี้เพื่อให้บรรลุเป้าหมายการปล่อยก๊าซได้อย่างน่าเชื่อถือตลอดช่วงสภาวะการทำงานทั้งหมด:

2.4 ระบบโมดูลาร์เทียบกับระบบที่ออกแบบเอง

การตัดสินใจจัดซื้อจัดจ้างระหว่างหน่วยมาตรฐานแบบโมดูลาร์และแบบวิศวกรรมที่ออกแบบเอง อุปกรณ์ดูดซับถ่านกัมมันต์ ถูกกำหนดโดยความซับซ้อนและขนาดของแอปพลิเคชัน:

• ระบบโมดูลาร์ : หน่วยที่ประกอบจากโรงงานที่ออกแบบล่วงหน้า มีจำหน่ายในอัตราการไหลมาตรฐานและขนาดการเก็บกักคาร์บอน เวลานำสั้นลง (4–8 สัปดาห์เทียบกับ 12–24 สัปดาห์สำหรับการกำหนดเอง) ต้นทุนทางวิศวกรรมที่ลดลง และความพร้อมของชิ้นส่วนทดแทนที่ง่ายขึ้น เหมาะที่สุดสำหรับการใช้งานที่อัตราการไหล ความเข้มข้น และประสิทธิภาพเป้าหมายอยู่ในช่วงข้อกำหนดของหน่วยมาตรฐาน
• ระบบที่ออกแบบเอง : ออกแบบมาโดยเฉพาะสำหรับเงื่อนไขกระบวนการของลูกค้า ข้อจำกัดของสถานที่ และข้อกำหนดด้านกฎระเบียบ จำเป็นสำหรับอัตราการไหลที่ไม่ได้มาตรฐาน กระแสที่มีอุณหภูมิสูงหรือมีความชื้นสูง ส่วนผสม VOC หลายองค์ประกอบที่ต้องการการคัดเลือกคาร์บอนแบบพิเศษ หรือระบบบูรณาการที่รวมการบำบัดเบื้องต้น การฟื้นฟู และการบำบัดขั้นปลายน้ำไว้ในโซลูชันทางวิศวกรรมเดียว ต้นทุนด้านวิศวกรรมและการผลิตล่วงหน้าที่สูงขึ้นจะถูกชดเชยด้วยประสิทธิภาพที่ได้รับการปรับปรุง ต้นทุนการดำเนินงานตลอดอายุการใช้งานที่ลดลง และการรับประกันการปฏิบัติตามกฎระเบียบ
•

3. การใช้งานหลักตามอุตสาหกรรม

3.1 อุปกรณ์ดูดซับคาร์บอนกัมมันต์เพื่อกำจัดสารอินทรีย์ระเหยง่าย

อุปกรณ์ดูดซับถ่านกัมมันต์สำหรับการกำจัด VOC เป็นแอปพลิเคชั่นหลักที่ขับเคลื่อนความต้องการของตลาดโลกสำหรับเทคโนโลยีนี้ การปล่อยสาร VOC ทางอุตสาหกรรมจากตัวทำละลาย การดำเนินการเคลือบ การสังเคราะห์ทางเภสัชกรรม การพิมพ์ การแปรรูปยาง และการผลิตสารเคมี อยู่ภายใต้ข้อจำกัดด้านกฎระเบียบที่เข้มงวดมากขึ้นเรื่อยๆ ภายใต้ GB 16297 ของจีน, Industrial Emissions Directive (IED) ของสหภาพยุโรป และ National EPA's National Emission Standards for Hazardous Air Pollutants (NESHAP)

ข้อกำหนดด้านประสิทธิภาพที่สำคัญสำหรับ อุปกรณ์ดูดซับถ่านกัมมันต์ for VOC removal รวมไปถึง:

• ประสิทธิภาพการกำจัด : โดยทั่วไป >95% สำหรับการปฏิบัติตามกฎระเบียบในภาคอุตสาหกรรมหลักของจีน (กิกะไบต์ 37822-2019 กำหนดให้มีความเข้มข้นของ VOC ทั้งหมด ≤60 มก./ลบ.ม. สำหรับอุตสาหกรรมส่วนใหญ่) อาจต้องใช้ >98% สำหรับการกำจัดมลพิษทางอากาศอันตราย (HAP) ในการใช้งานด้านเภสัชกรรมและเคมี
• ช่วงความเข้มข้นขาเข้า : ตัวดูดซับคาร์บอนแบบเบดแบบอยู่กับที่ได้รับการปรับให้เหมาะสมสำหรับความเข้มข้นของ VOC ทางเข้าที่ 300–5,000 มก./ลบ.ม. ต่ำกว่า 300 มก./ลบ.ม. การใช้คาร์บอนต่อรอบการฟื้นฟูลดลง ส่งผลให้ต้นทุนการดำเนินงานเพิ่มขึ้น ความเสี่ยงจากไฟไหม้และการระเบิดที่สูงกว่า 5,000 มก./ลบ.ม. จากการปล่อยความร้อนด้วยการดูดซับแบบคายความร้อน จำเป็นต้องมีการจัดการความร้อนอย่างระมัดระวังและการออกแบบอินเตอร์ล็อคเพื่อความปลอดภัย
• บูรณาการการกู้คืนตัวทำละลาย : สำหรับตัวทำละลายที่มีมูลค่าสูง (MEK, โทลูอีน, เอทิลอะซิเตต, DMF) ที่สร้างใหม่ด้วยไอน้ำ อุปกรณ์ดูดซับถ่านกัมมันต์ for VOC removal ช่วยให้ตัวทำละลายที่ถูกดูดซับได้รับการกู้คืนโดยการควบแน่นและนำกลับมาใช้ใหม่ โดยแปลงต้นทุนการควบคุมการปล่อยก๊าซเรือนกระจกเป็นกระแสรายได้จากการนำวัตถุดิบกลับมาใช้ใหม่ ซึ่งสามารถชดเชยต้นทุนการดำเนินงานของระบบได้ 30–70%

3.2 อุปกรณ์ดูดซับคาร์บอนกัมมันต์สำหรับบำบัดน้ำเสีย

อุปกรณ์ดูดซับถ่านกัมมันต์สำหรับบำบัดน้ำเสีย กล่าวถึงการกำจัดสารประกอบอินทรีย์ที่ละลายน้ำ ยาติดตาม ยาฆ่าแมลง สีย้อม สารเชิงซ้อนของโลหะหนัก และสารประกอบรสและกลิ่นออกจากน้ำทิ้งทางอุตสาหกรรมและน้ำดื่มที่ทนทานต่อกระบวนการบำบัดทางชีวภาพ ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญของถ่านกัมมันต์เหนือการบำบัดทางชีวภาพสำหรับการใช้งานเหล่านี้คือการไม่เลือกสรร โดยถ่านกัมมันต์จะดูดซับสารประกอบอินทรีย์เกือบทั้งหมดพร้อมกัน โดยไม่คำนึงถึงความสามารถในการย่อยสลายทางชีวภาพ

การใช้งานด้านการบำบัดน้ำเสียทางอุตสาหกรรม ได้แก่:

• การขัดน้ำทิ้งทางเภสัชกรรม : การกำจัดส่วนผสมออกฤทธิ์ทางเภสัชกรรม (API) สารตัวกลาง และตัวทำละลายตกค้างให้มีความเข้มข้นต่ำกว่าขีดจำกัดการตรวจจับก่อนปล่อยออกมา กำหนดโดยมาตรฐานการปล่อยน้ำเสียทางเภสัชกรรมที่เข้มงวดมากขึ้นในประเทศจีน (GB 21904) และยุโรป
• น้ำเสียจากการย้อมสีและสิ่งทอ : การลดสีของน้ำทิ้งที่เป็นปฏิกิริยาโดยลดค่า COD จาก 200–500 มก./ลิตร เป็น <50 มก./ลิตร ถ่านกัมมันต์มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับสีย้อมอะโซที่ดื้อรั้นซึ่งต้านทานการย่อยสลายทางชีวภาพ
• เครื่องใช้ไฟฟ้าและสารกึ่งตัวนำล้างน้ำ : กำจัดตัวทำละลายอินทรีย์ปริมาณเล็กน้อย (IPA, อะซิโตน, NMP) ออกจากกระแสน้ำล้างที่มีความบริสุทธิ์สูง เพื่อให้น้ำสามารถนำกลับมาใช้ใหม่ได้และลดปริมาณการปล่อยออก
• น้ำดื่มบำบัดขั้นสูง : การกำจัดสารตั้งต้นผลพลอยได้จากการฆ่าเชื้อ สารประกอบรสและกลิ่น (จีออสมิน 2-MIB) และมลพิษระดับไมโครเป็นขั้นตอนการขัดระดับตติยภูมิหลังการบำบัดแบบปกติ

3.3 อุตสาหกรรมยา เคมี และการพิมพ์

ทั้งสามภาคส่วนนี้เป็นตัวแทนของกลุ่มตลาดที่มีมูลค่าสูงสุดรวมกัน อุปกรณ์ดูดซับถ่านกัมมันต์ เนื่องจากการรวมกันของกระแสตัวทำละลายที่มีมูลค่าสูง (ซึ่งสมเหตุสมผลในการลงทุนในการกู้คืนตัวทำละลาย), ข้อกำหนดด้านกฎระเบียบที่เข้มงวด (ขับเคลื่อนข้อกำหนดประสิทธิภาพการกำจัดที่สูง) และส่วนผสม VOC ที่มีองค์ประกอบหลายองค์ประกอบที่ซับซ้อน (ต้องมีการออกแบบระบบโดยผู้เชี่ยวชาญและการคัดเลือกคาร์บอน):

• การผลิตยา : การสังเคราะห์ การกำหนดสูตร และการเคลือบจะสร้างกระแสไอเสียที่เต็มไปด้วยตัวทำละลายซึ่งประกอบด้วยเอทานอล, IPA, อะซิโตน, เมทิลีนคลอไรด์ และ HAP อื่นๆ การออกแบบหอดูดซับถ่านกัมมันต์อุตสาหกรรม สำหรับการใช้งานทางเภสัชกรรมต้องระบุความเข้ากันได้ของส่วนผสมของตัวทำละลาย การจำแนกประเภททางไฟฟ้าที่ป้องกันการระเบิด (ATEX โซน 1 หรือ 2) และข้อกำหนดด้านเอกสาร GMP
• การผลิตสารเคมี : ช่องระบายอากาศในกระบวนการ ไอเสียจากเครื่องปฏิกรณ์ และการสูญเสียการหายใจในถังเก็บประกอบด้วยสารประกอบอินทรีย์หลากหลายชนิด การคัดเลือกคาร์บอนต้องคำนึงถึงการดูดซับที่แข่งขันได้ระหว่างส่วนประกอบของส่วนผสม และความเป็นไปได้ที่จะมีอุณหภูมิความร้อนของการดูดซับเพิ่มขึ้นด้วยกระแสที่มีความเข้มข้น
• การพิมพ์และบรรจุภัณฑ์ : การพิมพ์เฟล็กโซกราฟี กราเวียร์ และออฟเซตทำให้เกิดไอเสียที่มีตัวทำละลายจำนวนมาก (โทลูอีน เอทิลอะซิเตต ไอโซโพรพานอล) การนำตัวทำละลายกลับมาใช้ใหม่โดยการดูดซับคาร์บอนที่สร้างใหม่ด้วยไอน้ำนั้นมีความน่าสนใจในเชิงเศรษฐกิจที่การโหลดตัวทำละลายตามแบบฉบับของการพิมพ์ด้วยความเร็วสูง

3.4 อิเล็กทรอนิกส์ พลังงานแสงอาทิตย์ และการแปรรูปยาง

การผลิตอุปกรณ์อิเล็กทรอนิกส์และเซลล์แสงอาทิตย์จะสร้างไอเสียจากกระบวนการที่มี NMP (N-methyl-2-pyrrolidone), DMF (ไดเมทิลฟอร์มาไมด์) และตัวทำละลายที่มีจุดเดือดสูงอื่นๆ จากการเคลือบและการเคลือบ ตัวทำละลายเหล่านี้มีสัมพรรคภาพการดูดซับสูงสำหรับถ่านกัมมันต์ (จุดเดือดสูง = การดูดซับแรง) และมูลค่าการฟื้นตัวทางเศรษฐกิจที่สำคัญ — ทำให้ อุปกรณ์ดูดซับถ่านกัมมันต์ ด้วยการนำตัวทำละลายกลับมาใช้ใหม่เป็นเทคโนโลยีที่ต้องการมากกว่าการออกซิเดชั่นจากความร้อนสำหรับการใช้งานเหล่านี้ การดำเนินการแปรรูปยางและวัลคาไนเซชันจะปล่อยสารประกอบกำมะถัน ไฮโดรคาร์บอน และก๊าซที่มีอนุภาคหนักซึ่งจำเป็นต้องกรองล่วงหน้าก่อนดูดซับคาร์บอน เพื่อป้องกันไม่ให้เกิดความเปรอะเปื้อนเตียงก่อนเวลาอันควร

4. การสร้างอุปกรณ์ดูดซับคาร์บอนกัมมันต์ขึ้นมาใหม่

4.1 การฟื้นฟูพลังไอน้ำ — ข้อกำหนดด้านกระบวนการและพลังงาน

การสร้างไอน้ำใหม่เป็นวิธีการที่ใช้กันอย่างแพร่หลายสำหรับ การสร้างอุปกรณ์ดูดซับถ่านกัมมันต์ใหม่ ในการใช้งานการกู้คืนตัวทำละลาย ไอน้ำความดันต่ำ (110–140°C, 0.05–0.3 MPa) ถูกส่งผ่านคาร์บอนเบดอิ่มตัว โดยให้พลังงานความร้อนที่จำเป็นในการดูดซับ VOCs ที่ดูดซับ (การคายความร้อนเป็นแบบดูดความร้อน — ซึ่งตรงกันข้ามกับการดูดซับแบบคายความร้อน) ส่วนผสมของไอน้ำ VOC ที่ถูกดูดซับจะออกจากเบดและถูกควบแน่นในตัวแลกเปลี่ยนความร้อน การแยกเฟส (การแยกส่วน) จะแยกตัวทำละลายที่นำกลับมาใช้ใหม่ออกจากน้ำคอนเดนเสท

พารามิเตอร์การฟื้นฟูพลังไอน้ำที่สำคัญ:

• อัตราส่วนไอน้ำต่อตัวทำละลาย : โดยทั่วไปไอน้ำ 2-5 กิโลกรัมต่อตัวทำละลายกิโลกรัมจะถูกดูดซับ ขึ้นอยู่กับสัมพรรคภาพการดูดซับของตัวทำละลายและเป้าหมายการโหลดที่เหลือของเบดหลังการสร้างใหม่
• โหลดที่เหลือหลังจากการงอกใหม่ : ไม่ใช่ตัวทำละลายที่ถูกดูดซับทั้งหมดจะถูกกำจัดออกในแต่ละรอบการสร้างใหม่ โดยทั่วไป 10–30% ของการโหลดก่อนการสร้างใหม่ยังคงเป็น "ส้น" ส้นเท้านี้จะสะสมตามรอบต่อเนื่องกันจนกระทั่งถึงจุดสมดุล ซึ่งกำหนดความสามารถในการทำงานของคาร์บอนซึ่งเป็นความแตกต่างระหว่างการรับน้ำหนักที่ทะลุผ่านและการรับน้ำหนักที่สมดุลที่ส้น
• การอบแห้งคาร์บอนหลังการสร้างไอน้ำใหม่ : เบดคาร์บอนคงความชื้นไว้ได้มากหลังการสร้างไอน้ำใหม่ ซึ่งจะลดความสามารถในการดูดซับสำหรับรอบต่อๆ ไป ต้องใช้ลมร้อน (60–100°C) หรือการไล่ก๊าซเฉื่อยก่อนส่งเตียงกลับเข้ารับบริการ

4.2 การฟื้นฟูความร้อน / ก๊าซร้อน

สำหรับ applications where steam introduction is undesirable — water-sensitive solvents, or systems where solvent-water separation is uneconomical — hot inert gas (nitrogen at 150–250°C) or hot air regeneration is used. Hot gas regeneration achieves lower residual heel than steam regeneration (since no water is introduced to compete for adsorption sites during cooling) but requires more complex gas recirculation infrastructure. This method is preferred for ketone solvents (MEK, MIBK) that form explosive peroxides on contact with water, and for high-boiling solvents where steam condensation temperatures are insufficient for complete desorption.

4.3 วิธีการกำจัดสุญญากาศและการกำจัดไนโตรเจน

การคายการดูดซึมแบบสุญญากาศจะช่วยลดความดันบางส่วนของสายพันธุ์ที่ถูกดูดซับเหนือเบดคาร์บอน ทำให้เกิดการดูดซับที่อุณหภูมิต่ำกว่าวิธีการใช้ความร้อน การสร้างใหม่ด้วยความร้อนด้วยสุญญากาศแบบผสมผสาน (การใช้สุญญากาศพร้อมกันกับการให้ความร้อนปานกลางถึง 80–120°C) ทำให้เกิดการตกค้างน้อยที่สุดเมื่อเทียบกับวิธีการสร้างใหม่ใดๆ และระบุไว้สำหรับตัวทำละลายที่มีมูลค่าสูงซึ่งผลผลิตการคืนสภาพสูงสุดมีความสำคัญทางเศรษฐกิจ การสร้างใหม่ด้วยการไล่ไนโตรเจน - การไหลของไนโตรเจนที่ให้ความร้อนผ่านเบดเพื่อแยกสาร VOC ที่ถูกดูดซับ - ใช้สำหรับสารประกอบที่ไวต่อความร้อนที่จะสลายตัวที่อุณหภูมิการสร้างไอน้ำใหม่ และสำหรับระบบขนาดเล็กที่ไม่มีโครงสร้างพื้นฐานสำหรับการสร้างไอน้ำ

4.4 การจัดการวงจรการฟื้นฟูและเกณฑ์การทดแทนคาร์บอน

มีประสิทธิภาพ การสร้างอุปกรณ์ดูดซับถ่านกัมมันต์ใหม่ ต้องมีการจัดการวงจรอย่างเป็นระบบเพื่อติดตามการเสื่อมประสิทธิภาพคาร์บอนและกำหนดเวลาการเปลี่ยนที่เหมาะสมที่สุด:

ควรเปลี่ยนคาร์บอนเมื่อความสามารถในการทำงาน (วัดโดยเวลาทะลุผ่านในสภาวะมาตรฐาน) ลดลงเหลือ 50–60% ของความจุเริ่มต้น — โดยทั่วไปหลังจาก 3–5 ปีสำหรับระบบที่สร้างใหม่ด้วยไอน้ำ — หรือเมื่อการย่อยสลายทางกายภาพ (การขัดสีของอนุภาค การสะสมของเถ้า หรือการเปรอะเปื้อนของน้ำมันดินจาก VOC ที่สามารถเกิดปฏิกิริยาโพลีเมอร์ได้) ทำให้แรงดันเบดลดลงเกินความสามารถของพัดลมระบบ

5. วิธีการเลือกระบบที่เหมาะสม

5.1 ความเข้มข้นของสารมลพิษและขนาดอัตราการไหล

ขนาดระบบสำหรับ อุปกรณ์ดูดซับถ่านกัมมันต์ เริ่มต้นด้วยลักษณะที่สมบูรณ์ของก๊าซทางเข้าหรือกระแสของเหลว:

• อัตราการไหลตามปริมาตร (Nm³/h หรือ m³/h) : อัตราการไหลของการออกแบบควรสะท้อนถึงการไหลของกระบวนการสูงสุด รวมถึงส่วนต่างด้านความปลอดภัย (โดยทั่วไปคือ 110–120% ของค่าสูงสุดที่ระบุ) พื้นที่หน้าตัดของเบดคาร์บอนคำนวณจากอัตราการไหลหารด้วยความเร็วผิวเผินเป้าหมาย (0.2–0.5 ม./วินาที สำหรับเฟสก๊าซ)
• ความเข้มข้นของสารมลพิษ (มก./ลบ.ม. หรือ มก./ลิตร) : ต้องระบุทั้งความเข้มข้นเฉลี่ยและความเข้มข้นสูงสุด เหตุการณ์ความเข้มข้นสูงสุด (ระหว่างการเริ่มต้นอุปกรณ์ จุดสูงสุดของกระบวนการเป็นชุด หรือกระบวนการพลิกผัน) อาจทำให้เกิดความก้าวหน้าก่อนเวลาอันควร หากระบบมีขนาดสำหรับสภาวะโดยเฉลี่ยเท่านั้น
• องค์ประกอบของมลพิษ : สำหรับกระแส VOC แบบผสม ส่วนประกอบที่มีสัมพรรคภาพการดูดซับต่ำที่สุด (จุดเดือดต่ำสุด น้ำหนักโมเลกุลต่ำสุด) จะทะลุผ่านก่อนและกำหนดพื้นฐานการออกแบบระบบ การดูดซับที่แข่งขันกันระหว่างส่วนประกอบต่างๆ ยังหมายความว่าสารประกอบที่ดูดซับเบากว่าในตอนแรกสามารถถูกแทนที่ด้วยสารประกอบที่หนักกว่าที่ถูกดูดซับในภายหลัง ซึ่งเป็นปรากฏการณ์ที่ต้องนำมาพิจารณาในการพยากรณ์เวลาที่ก้าวหน้า
• อุณหภูมิและความชื้น : อุณหภูมิของก๊าซขาเข้าที่สูงกว่า 40°C ช่วยลดความสามารถในการดูดซับของถ่านกัมมันต์ลงอย่างมาก และอาจต้องใช้ระบบทำความเย็นล่วงหน้าที่ต้นน้ำของ อุปกรณ์ดูดซับถ่านกัมมันต์ . ความชื้นสัมพัทธ์ที่สูงกว่า 70% ทำให้เกิดการดูดซับไอน้ำที่สามารถแข่งขันได้ ส่งผลให้ความจุ VOC ที่มีประสิทธิภาพลดลง 20–50% ขึ้นอยู่กับประเภทของ VOC

5.2 การเลือกประเภทคาร์บอน: แบบเม็ด vs แบบเม็ด vs แบบรังผึ้ง

5.3 การบูรณาการกับกระบวนการบำบัดต้นน้ำและปลายน้ำ

อุปกรณ์ดูดซับถ่านกัมมันต์ ไม่ค่อยทำงานเป็นระบบสแตนด์อโลนในงานอุตสาหกรรม การออกแบบระบบที่มีประสิทธิภาพจำเป็นต้องบูรณาการอย่างระมัดระวังกับกระบวนการบำบัดขั้นต้นและหลังการบำบัดขั้นปลาย:

• การบำบัดล่วงหน้าต้นน้ำ : ต้องกำจัดอนุภาค (>1 µm) ก่อนเบดคาร์บอนเพื่อป้องกันการเปรอะเปื้อนและช่องทางก่อนเวลาอันควร ถุงกรองหรือเครื่องตกตะกอนไฟฟ้าสถิตที่ต้นทางของตัวดูดซับเป็นมาตรฐานสำหรับการปล่อยมลพิษที่มีละอองลอย ควัน หรือฝุ่น กระแสที่มีอุณหภูมิสูงจำเป็นต้องมีการระบายความร้อน (ตัวแลกเปลี่ยนความร้อนโดยตรงหรือโดยอ้อม) ให้ต่ำกว่า 40°C กระแสที่มีความชื้นสูงอาจต้องใช้คอนเดนเซอร์หรือเครื่องอบแห้งล่วงหน้าด้วยสารดูดความชื้น
• หลังการรักษาขั้นปลายน้ำ : ในบริบทของกฎระเบียบหลายประการ อุปกรณ์ดูดซับถ่านกัมมันต์ for VOC removal ถูกรวมเข้ากับตัวเร่งปฏิกิริยาปลายน้ำหรือตัวออกซิไดเซอร์ความร้อน - ตัวดูดซับจะรวมกระแส VOC เข้มข้น (ลดขนาดตัวออกซิไดเซอร์และการสิ้นเปลืองเชื้อเพลิง) ในขณะที่ตัวออกซิไดเซอร์จะทำลายล้างขั้นสูงสุดสำหรับความก้าวหน้าใด ๆ ที่เกินขีดจำกัดการปล่อยก๊าซ
• การรวมระบบการกู้คืนตัวทำละลาย : For steam-regenerated systems with solvent recovery, the downstream condensation and phase separation system must be designed for the specific solvent mixture, including provision for azeotrope handling (e.g., ethanol-water mixtures requiring distillation rather than simple phase separation).

5.4 การวิเคราะห์ต้นทุน: CAPEX เทียบกับ OPEX ข้ามประเภทระบบ

6. มาตรฐานการกำกับดูแลและการปฏิบัติตาม

6.1 มาตรฐาน GB ของจีนสำหรับการปล่อยสารอินทรีย์ระเหยง่ายและน้ำเสีย

กรอบการกำกับดูแลของจีนสำหรับการปล่อยก๊าซทางอุตสาหกรรมมีความเข้มงวดมากขึ้นอย่างมากตั้งแต่ปี 2558 ทำให้เกิดแรงผลักดันหลักในการปฏิบัติตามกฎระเบียบสำหรับ อุปกรณ์ดูดซับถ่านกัมมันต์ การลงทุนในภาคอุตสาหกรรมของจีน:

• GB 37822-2019 (มาตรฐานการควบคุมการปล่อยก๊าซอินทรีย์ระเหยที่ไม่มีการรวบรวมกัน): กำหนดขีดจำกัดความเข้มข้นของ VOC ทางออกรวมที่ ≤60 มก./ลบ.ม. สำหรับแหล่งอุตสาหกรรมทั่วไป และขีดจำกัดที่เข้มงวดมากขึ้นสำหรับภาคอุตสาหกรรมเฉพาะ กำหนดให้มีการรวบรวมและบำบัดแหล่งปล่อยสารอินทรีย์ระเหยง่าย (VOC) ให้สูงกว่าเกณฑ์ที่กำหนด
• มาตรฐานการปล่อยก๊าซเรือนกระจกเฉพาะอุตสาหกรรม : GB 31572 (เรซินสังเคราะห์), GB 31571 (ปิโตรเคมี), GB 16297 (สารมลพิษในบรรยากาศที่ครอบคลุม), GB 14554 (สารมลพิษจากกลิ่น) — แต่ละการตั้งค่าขีดจำกัดสายพันธุ์ VOC เฉพาะที่บังคับใช้กับภาคอุตสาหกรรมที่เกี่ยวข้อง
• GB 8978-1996 และมาตรฐานน้ำเสียเฉพาะอุตสาหกรรม : ควบคุมความเข้มข้นของสารประกอบอินทรีย์ที่ละลายในน้ำเสียอุตสาหกรรม ขับเคลื่อนการลงทุน อุปกรณ์ดูดซับถ่านกัมมันต์ for wastewater treatment เป็นขั้นตอนการขัดเกลาเพื่อให้เป็นไปตามขีดจำกัด COD, BOD และสารประกอบอินทรีย์เฉพาะที่เข้มงวดมากขึ้น
