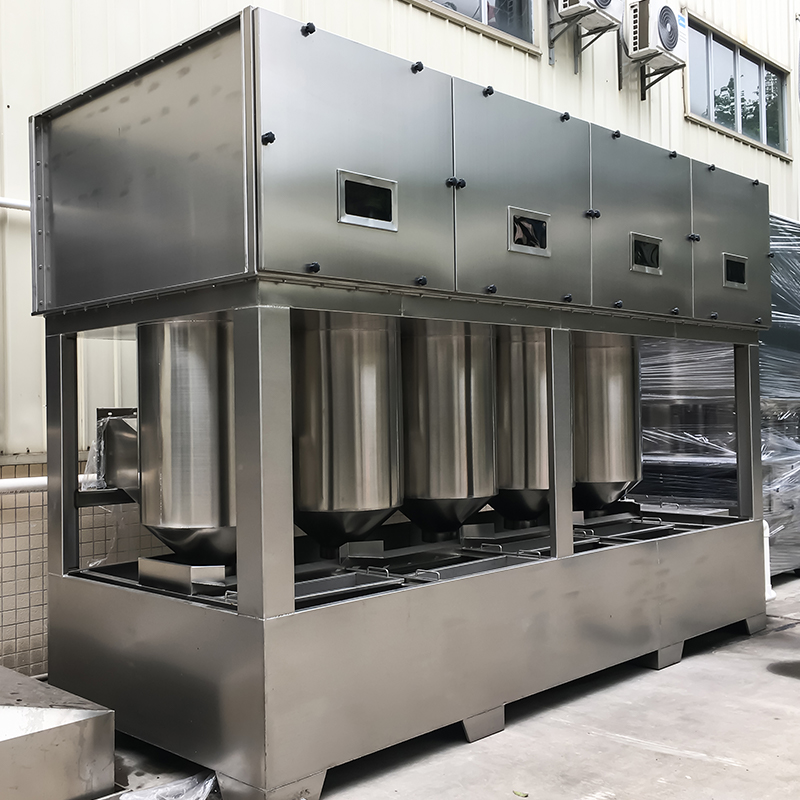

หอสเปรย์ไซโคลนไฮบริด

ไฮบริดไซโคลนทาวเวอร์ (หรือเรียกอีกอย่างว่า "ไซโคลนไฮบริดสเปรย์ทาวเวอร์" หรือ "ไฮบริดไซโคลนทาวเวอร์")

นี่คืออุปกรณ์ทำให้บริสุทธิ์แบบเปียกที่รวมการแยกสารแบบหมุนเหวี่ยงแบบไซโคลนความเร็วสูงเข้ากับการดูดซับสเปรย์หลายชั้นภายในอาคารเดียว ประกอบด้วยกลไก 5 ประการ ได้แก่ ความเฉื่อย การหมุนเหวี่ยง การชน การทำให้เป็นอิมัลซิฟิเคชั่น และการดูดซับ ส่งผลให้กระบวนการ "อนุภาคดักจับก๊าซมลพิษ การดูดซับ การไล่ออกและการคายน้ำ" เสร็จสิ้นภายในอุปกรณ์เดียวกัน

I. หลักการทำงาน (บูรณาการสี่ขั้นตอน)

1. การขึ้นรถไฟแบบไซโคลน

ก๊าซไอเสียที่มีฝุ่นหรือมลพิษเต็มไปด้วยภายใต้แรงดันลบของพัดลม จะเข้าสู่ "เครื่องกำเนิดพายุไซโคลน" (พายุไซโคลนใบพัดนำทาง) ที่ด้านล่างของหอคอยแบบสัมผัสกัน กระแสลมจะถูกเร่งความเร็วทันทีเป็น 15-25 ม./วินาที ทำให้เกิดสนามกระแสลมที่หมุนวนสูง

2. อิมัลชันแก๊สและของเหลว

ปั๊มน้ำหมุนเวียนที่ด้านล่างของทาวเวอร์จะส่งของเหลวดูดซับ (น้ำ สารละลายอัลคาไล หรือสารออกซิแดนท์) ไปยังหัวฉีดแบบเกลียวที่ด้านบนของทาวเวอร์ ซึ่งจะถูกพ่นในทิศทางทวนกระแส ภายใต้การกระทำของการไหลของไซโคลนความเร็วสูง หยดของเหลวจะถูกตัดและทำให้เป็นละอองขนาดไมครอน ซึ่งจากนั้นจะถูกผสมอย่างทั่วถึงกับกระแสลมหมุนวนเพื่อสร้าง "ระบบอิมัลชันก๊าซ-ของเหลว" • อนุภาค: แรงเหวี่ยงเหวี่ยงพวกมันไปที่ผนังหอคอย ซึ่งพวกมันชนกับฟิล์มของเหลวและถูกพัดลงไป
• มลพิษที่เป็นก๊าซ (HCl, NH₃, BTEX ฯลฯ): ละลาย ทำให้เป็นกลาง หรือออกซิไดซ์ในโซนอิมัลซิฟิเคชั่น

3 การแยกแบบแรงเหวี่ยง
ระบบอิมัลซิไฟเออร์จะเข้าสู่กระบอกสูบเครื่องหมุนเหวี่ยงแบบ "มาบรรจบกัน-แยกออก" โดยที่รัศมีการไหลจะค่อยๆ ลดลง และแรงเหวี่ยงหนีศูนย์กลางจะเพิ่มขึ้นแบบทวีคูณ หยดละอองและอนุภาคฝุ่นที่มีความหนาแน่นสูงถูกโยนไปทางผนัง ไหลลงมาตามผนังลงสู่บ่อ ก๊าซแห้งบริสุทธิ์จะบรรจบกันเข้าหาแกนกลางและลอยขึ้น

4 การบรรจุการซักล้างแบบละเอียด
จากนั้นกระแสลมที่เพิ่มขึ้นจะไหลผ่านชั้นบรรจุหนึ่งหรือสองชั้น (วงแหวนพอลหรือลูกบอลกลวง) และสเปรย์รองเพื่อขจัดสิ่งปนเปื้อนที่ตกค้างออกไป แผ่นลูกฟูกหรือระบบไล่ฝ้าแบบตะแกรงลวดที่ด้านบนจะดักจับหยดที่เกาะอยู่ และในที่สุดก๊าซสะอาดก็จะถูกระบายออกโดยพัดลมเพื่อให้เป็นไปตามมาตรฐาน
กระบวนการทั้งหมดเกี่ยวข้องกับวงจรของเหลวแบบวงปิด และตะกอนจะถูกกำจัดออกเป็นประจำด้วยเครื่องขูดหรืออุปกรณ์กำจัดตะกอน

ครั้งที่สอง คุณสมบัติโครงสร้าง
• การออกแบบแบบบูรณาการ: ส่วนสเปรย์ส่วนหมุน ส่วนฟิลเลอร์ ส่วนไล่ฝ้า ผสานรวมสี่ฟังก์ชัน ซึ่งกินพื้นที่น้อยกว่า 60% ของพื้นที่วางของหอพ่นแบบธรรมดาที่มีปริมาณอากาศเท่ากัน
• หัวฉีดไม่อุดตัน: ใช้หัวฉีดเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่พร้อมตลับกรองภายใน ทำให้ไม่เสี่ยงต่อการอุดตันจากคราบสีและเส้นใย
• โมดูลหมุนแบบถอดได้: ผลิตจาก SUS304/316L หรือ FRP สามารถถอดออกและเปลี่ยนใหม่ทั้งหมดได้หากสวมใส่
• การควบคุมความถี่ตัวแปร PLC: ปรับความเร็วพัดลมโดยอัตโนมัติตามความแตกต่างของแรงดัน ซึ่งประหยัดพลังงานได้มากกว่า 30%

ที่สาม การใช้งานแก๊ส/ฝุ่นที่ใช้งานได้
ข้อควรพิจารณาในการออกแบบสารมลพิษทั่วไปของอุตสาหกรรม
การพ่นสีรถยนต์/เฟอร์นิเจอร์ ละอองสี, สารอินทรีย์ระเหยง่ายจากเบนซิน, ฝุ่นเหนียว ตัวทาวเวอร์: SUS304, ละอองตกตะกอนของสีเติมลงในน้ำหมุนเวียน
ฮาร์ดแวร์ การเจียร/ขัดเงา ฝุ่นโลหะ (ที่มีน้ำมัน) ไซโคลนล่วงหน้าเพื่อขจัดอนุภาคขนาดใหญ่ หอที่ติดตั้งเครื่องขูด
สารเคมี/เภสัชกรรม HCl, NH₃, HF, ไดคลอโรมีเทน การดูดซึมสองขั้นตอน: ก่อนน้ำหลังอัลคาไล/สารละลายออกซิไดซ์
กลิ่นจากการเผาขยะ/โรงบำบัดน้ำเสีย, NH₃, H₂S ตัวทาวเวอร์: ป้องกันการกัดกร่อนของ FRP, น้ำหมุนเวียนที่เติมด้วยโซเดียมไฮโปคลอไรต์
ไอเสียจากหม้อไอน้ำ/เตาเผา: ควัน, SO₂, NOₓ ทำให้เย็นลงที่ <80°C ก่อนเข้าหอคอย

IV. ตัวบ่งชี้ประสิทธิภาพทางเทคนิค (ค่าทั่วไป)
• การไหลของอากาศ: 5,000–80,000 ลบ.ม./ชม. (ขยายแบบขนานได้)
• ประสิทธิภาพการกำจัดฝุ่น: ≥99% (อนุภาค ≥1 μm)
• ประสิทธิภาพการกำจัดไล่ฝ้า: ≥95%
• แรงดันตกคร่อม: 800-1200 Pa
• อุณหภูมิในการทำงาน: ≤80°C (FRP); ≤150°ซ (SUS316L)

V. ข้อดีเมื่อเปรียบเทียบกับสเปรย์ทาวเวอร์แบบทั่วไป
1 การแยกล่วงหน้าด้วยแรงเหวี่ยงจะช่วยลดภาระของฟิลเลอร์ลง 70% ทำให้มีโอกาสเกิดการอุดตันน้อยลง
2 การไหลเวียนของอากาศแบบหมุนช่วยเพิ่มการถ่ายเทมวล เพิ่มประสิทธิภาพการฟอกอากาศได้มากกว่า 15% สำหรับอุปกรณ์ที่มีปริมาตรเท่ากัน
3. ไม่มีชิ้นส่วนที่เคลื่อนไหว ทำให้การบำรุงรักษาง่ายขึ้น โดยมีค่าบำรุงรักษารายปีน้อยกว่า 2% ของการลงทุนอุปกรณ์

หอไซโคลนไฮบริดใช้กลไกควบคู่ของ "การฉีดพ่นไซโคลนหลายขั้นตอนความเร็วสูง" เพื่อดักจับฝุ่นละอองและดูดซับก๊าซมลพิษไปพร้อมๆ กัน แม้ภายใต้สภาวะการทำงานที่ซับซ้อน เช่น ฝุ่นที่มีความหนืดสูง ละอองน้ำมัน การอุดตัน และปริมาณอากาศสูง เป็นตัวเลือกที่มีประสิทธิภาพสูงสำหรับการบำบัดก๊าซเสียล่วงหน้าหรือการทำให้บริสุทธิ์อย่างล้ำลึกในอุตสาหกรรมต่างๆ เช่น การฉีดพ่น วิศวกรรมเคมี และโลหะวิทยา
