สถานการณ์การใช้งาน
หอพ่นแนวนอนมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่อไปนี้:
- อุตสาหกรรมเคมี: บำบัดไอกรด หมอกอัลคาไลน์ และก๊าซเสียอินทรีย์
- อิเล็กทรอนิกส์: การทำให้ก๊าซเสียที่มีฟลูออรีนและก๊าซอันตรายอื่นๆ บริสุทธิ์
- อุตสาหกรรมยา: กำจัดก๊าซเสียที่เกิดขึ้นระหว่างการหมักและการสังเคราะห์
- โลหะวิทยา: การบำบัดควันและฝุ่นที่เกิดขึ้นระหว่างการถลุง
- อุตสาหกรรมอาหารและสิ่งทอ: การบำบัดกลิ่นและอนุภาคที่เกิดขึ้นระหว่างการผลิต
Ⅰ.. หลักการทำงานของหอพ่นแนวนอน
หอพ่นแนวนอนเป็นอุปกรณ์กรองก๊าซที่มีประสิทธิภาพ ซึ่งส่วนใหญ่ใช้บำบัดมลพิษในก๊าซเสียทางอุตสาหกรรม เช่น หมอกกรด หมอกอัลคาไล ก๊าซอินทรีย์ และอนุภาค
1. หน้าสัมผัสไหลข้ามของแก๊สและของเหลว
- - - - - - - - - การแนะนำก๊าซไอเสีย: ก๊าซไอเสียจะถูกนำเข้าสู่ตัวหอคอยแนวนอนผ่านระบบพัดลม ซึ่งมักจะเข้ามาจากด้านใดด้านหนึ่งหรือตรงกลางของตัวหอคอย
- ทิศทางการไหลของอากาศ: ก๊าซไอเสียไหลในแนวนอนในตัวทาวเวอร์ ตั้งฉากกับทิศทางการเคลื่อนที่ของของเหลวสเปรย์ ทำให้เกิดหน้าสัมผัสแบบไหลขวาง
- ลดความต้านทาน: การออกแบบการไหลเวียนของอากาศในแนวนอนนี้ช่วยลดความต้านทานการไหลของระบบได้อย่างมีประสิทธิภาพและลดการใช้พลังงานของพัดลม
2. การฉีดพ่นและการดูดซึม
- ระบบสปริงเกอร์: มีการติดตั้งหัวฉีดแรงดันสูงในหอคอยเพื่อทำให้เป็นละอองและพ่นของเหลวที่ดูดซับ (น้ำหรือสารเคมี) ให้กลายเป็นหยดละเอียด
- ฟังก์ชั่นของชั้นฟิลเลอร์: ก๊าซเสียจะผ่านชั้นฟิลเลอร์ (เช่น บอลริง และ Lassi ring) และสัมผัสกับฟิล์มของเหลวบนพื้นผิวฟิลเลอร์จนเต็ม ส่งผลให้พื้นที่สัมผัสของก๊าซและของเหลวเพิ่มขึ้น
- การดูดซึมทางกายภาพและเคมี: สารมลพิษจะถูกดูดซับหรือแปลงเป็นสารที่ไม่เป็นอันตรายผ่านการดูดซับทางกายภาพหรือปฏิกิริยาทางเคมี (เช่น การทำให้กรดเบสเป็นกลาง)
3. Defog และการปล่อยมลพิษ
- อุปกรณ์ไล่ฝ้า: ก๊าซบริสุทธิ์จะผ่านชั้นไล่ฝ้า (แผ่นไซโคลนหรือตัวเติมวงแหวนลาสซิล) เพื่อกำจัดหยดของเหลวที่กักไว้และป้องกันการปนเปื้อนทุติยภูมิ
- การปล่อยมลพิษที่สะอาด: ก๊าซที่ผ่านการบำบัดจะถูกปล่อยออกจากอีกด้านหนึ่งของหอคอยเพื่อให้เป็นไปตามมาตรฐานการคุ้มครองสิ่งแวดล้อม
4. วนซ้ำและประมวลผล
- การไหลเวียนของของเหลว: ของเหลวสเปรย์จะถูกรวบรวมจากด้านล่างของหอคอยและนำกลับมาใช้ใหม่หลังจากได้รับแรงดันจากปั๊มน้ำหมุนเวียนเพื่อลดต้นทุนการดำเนินงาน
- การบำบัดของเหลวเสีย: เปลี่ยนหรือบำบัดของเหลวเสียเป็นประจำเพื่อหลีกเลี่ยงการเพิ่มปริมาณสารปนเปื้อนและส่งผลต่อประสิทธิภาพการทำให้บริสุทธิ์
ครั้งที่สอง การวิเคราะห์การออกแบบโครงสร้างทาวเวอร์สเปรย์แนวนอน
หอพ่นแนวนอนมีการออกแบบที่กะทัดรัด ทำให้เหมาะสำหรับงานอุตสาหกรรมที่มีพื้นที่จำกัด
1. โครงสร้างทาวเวอร์
- รูปร่างและวัสดุ: โครงสร้างทรงกระบอกหรือสี่เหลี่ยมแนวนอน ทำจากวัสดุที่ทนต่อการกัดกร่อน (เช่น PP, FRP และสแตนเลส 304/316)

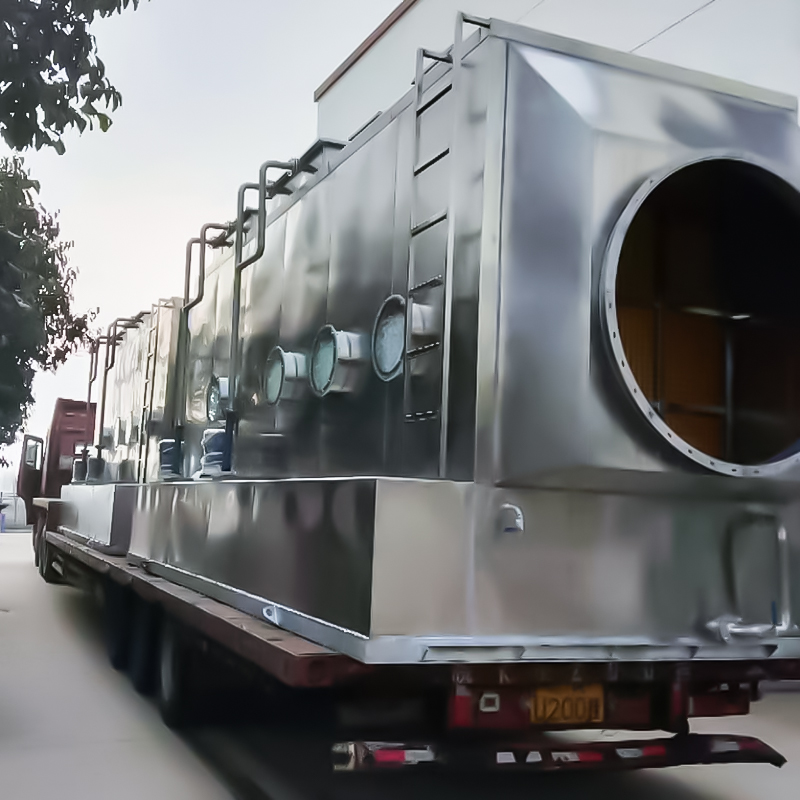

- การออกแบบแบบแยกส่วน: การเชื่อมต่อหน้าแปลนแบบแบ่งส่วนช่วยให้การขนส่งและการติดตั้งสะดวก โดยปรับให้เข้ากับอัตราการไหลของอากาศที่แตกต่างกัน
2. ระบบสเปรย์
- การจัดเรียงหัวฉีด: การจัดเรียงแนวนอนหลายชั้นช่วยให้มั่นใจว่าของเหลวครอบคลุมสม่ำเสมอและปรับปรุงประสิทธิภาพการสัมผัสระหว่างก๊าซและของเหลว
- การเลือกของเหลวแบบสเปรย์: น้ำหรือสารเคมี เช่น สารละลายกรดหรือด่าง จะถูกเลือกโดยพิจารณาจากองค์ประกอบของก๊าซไอเสียเพื่อเพิ่มการดูดซึม
3. ชั้นบรรจุ
- ประเภทบรรจุภัณฑ์: บรรจุภัณฑ์ที่มีประสิทธิภาพสูง เช่น Pall ring และ Raschig ring ให้พื้นที่ผิวขนาดใหญ่และมีความต้านทานต่ำ
- การออกแบบหลายชั้น: การบรรจุหลายชั้นช่วยเพิ่มประสิทธิภาพการกระจายก๊าซและของเหลว และป้องกันการอุดตันและช่องทาง
4. เลเยอร์ Demist
- ประเภทระบบไล่ฝ้า: แผ่นไซโคลนหรือวงแหวน Raschig กำจัดหยดของเหลวที่กักตัวออกจากก๊าซได้อย่างมีประสิทธิภาพ
- ระบบป้องกันหยด: ตรวจสอบให้แน่ใจว่าก๊าซไอเสียไม่มีหยด เพื่อป้องกันการกัดกร่อนหรือการปนเปื้อนของอุปกรณ์ปลายน้ำ
5. ระบบไหลเวียน
- ถังเก็บน้ำหมุนเวียน: ตั้งอยู่ที่ด้านล่างของทาวเวอร์ โดยจะรวบรวมของเหลวสเปรย์ และมีการควบคุมระดับและการตรวจสอบค่า pH
- ปั๊มน้ำหมุนเวียน: ทำจากวัสดุที่ทนต่อการกัดกร่อน (เช่นพลาสติกหรือสแตนเลส) เพื่อให้มั่นใจในการทำงานที่มั่นคงในระยะยาว
6. โครงสร้างเสริม

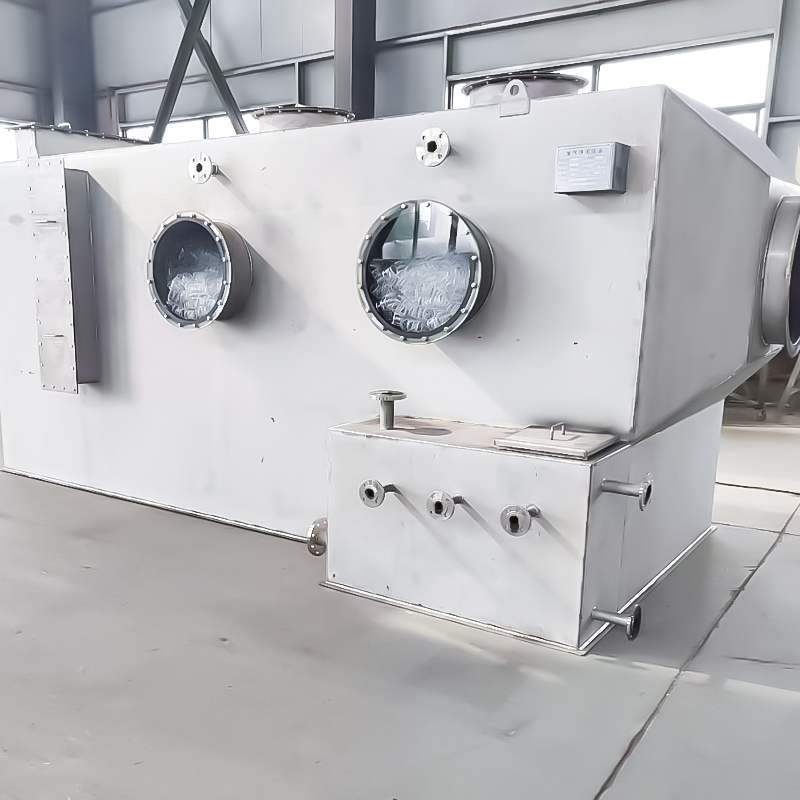

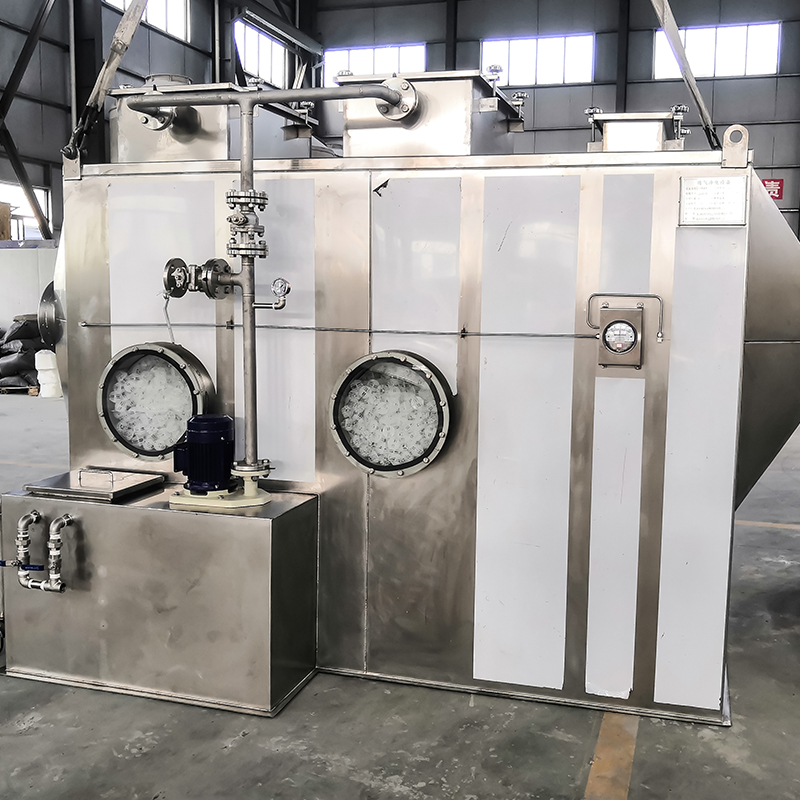

- พอร์ตการตรวจสอบและหน้าต่างสังเกตการณ์: หน้าต่างตรวจสอบที่โปร่งใสและพอร์ตการตรวจสอบมีไว้เพื่อการบำรุงรักษาและตรวจสอบได้ง่าย
- ส่วนรองรับและฟิกซ์เจอร์: ส่วนรองรับและฟิกซ์เจอร์ที่มีความเสถียรช่วยให้การทำงานของอุปกรณ์มีความเสถียร
ที่สาม ข้อดีของหอพ่นแนวนอน
IV. ประเด็นสำคัญในการออกแบบ
- การวิเคราะห์พารามิเตอร์ก๊าซเสีย: กำหนดขนาดหอและประเภทการบรรจุตามองค์ประกอบก๊าซเสีย ความเข้มข้น อุณหภูมิ และอัตราการไหล
- การควบคุมอัตราส่วนก๊าซ-ของเหลว: ออกแบบอัตราการไหลของของเหลวสเปรย์อย่างมีเหตุผลเพื่อให้แน่ใจว่ามีการสัมผัสและการดูดซึมที่เพียงพอ
- การเลือกวัสดุ: เลือกวัสดุทาวเวอร์ที่เหมาะสมตามคุณสมบัติการกัดกร่อน เช่น PP และสแตนเลส
- มาตรการความปลอดภัย: ติดตั้งอุปกรณ์ป้องกันการระเบิดและการตรวจสอบก๊าซเพื่อให้แน่ใจว่าการทำงานปลอดภัย
จากการวิเคราะห์ข้างต้น หอพ่นแนวนอนซึ่งมีประสิทธิภาพสูง มีขนาดกะทัดรัด และทนทานต่อการกัดกร่อน ได้กลายเป็นอุปกรณ์สำคัญสำหรับการบำบัดก๊าซเสียทางอุตสาหกรรม สามารถนำไปใช้อย่างกว้างขวางในสภาวะการทำงานต่างๆ และช่วยให้บริษัทต่างๆ บรรลุมาตรฐานด้านสิ่งแวดล้อม
| หอพ่นแนวนอนสามารถรองรับปริมาณลมได้ตั้งแต่ 5,000 - 30,000 ลบ.ม. และสามารถปรับแต่งได้ตามความต้องการที่แท้จริง | |||||
| หมายเลขซีเรียล | ชื่อ | ข้อมูลจำเพาะ (ยาว * กว้าง * สูง หน่วย: มม.) | หน่วย | ปริมาณ | หมายเหตุ |
| 1 | หอพ่นแนวนอน (ปริมาณลมการจัดการ: 5000 ลบ.ม./ชม.) | 2500 (รวมขนาดเส้นผ่านศูนย์กลางแปรผัน) * 1200 (ไม่รวมขนาดถังเก็บน้ำ) * 1800 | ชุด | 1 | 1. วัสดุอุปกรณ์ได้แก่ PP, สแตนเลส 304 และ FRP โดยมีความหนาที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของโรงงาน 2. ความเร็วหอคอยว่าง: 1.5 เมตรต่อวินาที 3. ระบบสเปรย์ชั้นเดียวพร้อมหัวฉีดเกลียวขนาด 4 × 4 นิ้ว 4. ชั้นเดียวของØ50mm Pall ring บรรจุ≥600mm; 5. เครื่องกำจัดหมอกลวดตาข่าย PP ชั้นเดียว≥200มม. 6. พอร์ตตรวจสอบกระจกนิรภัยใสØ500มม. สองพอร์ต 7. เส้นผ่านศูนย์กลางขาเข้า/ทางออก: 400 มม. 8. ถังจ่ายสารเคมีในตัวหนึ่งถังที่ด้านข้าง 9. พอร์ตระบายน้ำหนึ่งพอร์ต, พอร์ตล้น, ระบบเติมน้ำแบบแมนนวล/อัตโนมัติ |
| - | ปั๊มหมุนเวียน | 1.5kw | ชุด | 1 | ปั๊มป้องกันการกัดกร่อน PP ทนกรดและด่างในแนวตั้ง อัตราการไหล: 169 ลบ.ม./ชม. แรงยก: 15 ม. มอเตอร์ประหยัดพลังงานสองขั้นตอน |
| 2 | หอพ่นแนวนอน (ปริมาณลมการจัดการ: 10000 ลบ.ม./ชม.) | 3000 (รวมขนาดเส้นผ่านศูนย์กลางแปรผัน) * 1500 (ไม่รวมขนาดถังเก็บน้ำ) * 1800 | ชุด | 1 | 1) วัสดุอุปกรณ์ ได้แก่ PP, สแตนเลส 304 และ FRP โดยมีความหนาที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของโรงงาน 2) ความเร็วหอคอยว่าง: 1.5 เมตรต่อวินาที; 3) ชั้นสเปรย์หนึ่งชั้นพร้อมหัวฉีดเกลียวขนาด 4 นิ้วหกอัน 4) หนึ่งชั้นของØ50mm Pall ring บรรจุ≥600mm; 5) เครื่องกำจัดหมอกลวดตาข่าย PP หนึ่งชั้น≥200มม. 6) พอร์ตตรวจสอบกระจกนิรภัยโปร่งใสØ500มม. สองพอร์ต 7) เส้นผ่านศูนย์กลางขาเข้า / ทางออก: ￠ 600 มม.; 8) ถังจ่ายสารเคมีในตัวหนึ่งถังที่ด้านข้าง 9) พอร์ตระบายน้ำหนึ่งพอร์ต, พอร์ตล้น, ระบบเติมน้ำแบบแมนนวล/อัตโนมัติ |
| - | ปั๊มหมุนเวียน | 2.2kw | ชุด | 1 | ปั๊มป้องกันการกัดกร่อน PP ทนกรดและด่างในแนวตั้ง อัตราการไหล: 24 ลบ.ม./ชม. ระยะยก: 20 ม. มอเตอร์ประหยัดพลังงานสองขั้นตอน |
| 3 | หอพ่นแนวนอน (ปริมาณลมการจัดการ: 15000 ลบ.ม./ชม.) | 3600 (รวมขนาดเส้นผ่านศูนย์กลางแปรผัน) * 1500 (ไม่รวมขนาดถังเก็บน้ำ) * 1800 | ชุด | 1 | 1. วัสดุอุปกรณ์ได้แก่ PP, สแตนเลส 304 และ FRP โดยมีความหนาที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของโรงงาน 2. ความเร็วหอคอยว่าง: 1.5 เมตรต่อวินาที 3. ระบบสเปรย์ชั้นเดียวพร้อมหัวฉีดเกลียวขนาด 8 1/4 นิ้ว 4. ชั้นเดียวของØ50mm Pall ring บรรจุ≥600mm; 5. เครื่องกำจัดหมอกลวดตาข่าย PP ชั้นเดียว≥200มม. 6. พอร์ตตรวจสอบกระจกนิรภัยใสØ500มม. สองพอร์ต 7. เส้นผ่านศูนย์กลางขาเข้า / ทางออก: 700 มม. 8. ถังจ่ายสารเคมีในตัวหนึ่งถังที่ด้านข้าง 9. พอร์ตระบายน้ำหนึ่งพอร์ต, พอร์ตล้น, ระบบเติมน้ำแบบแมนนวล/อัตโนมัติ |
| - | ปั๊มหมุนเวียน | 3.75kw | ชุด | 1 | ปั๊มป้องกันการกัดกร่อน PP ทนกรดและด่างในแนวตั้ง อัตราการไหล: 28 ลบ.ม./ชม. แรงยก: 28 ม. มอเตอร์ประหยัดพลังงานสองขั้นตอน |
| 4 | หอพ่นแนวนอน (ปริมาณลมการจัดการ: 20000 ลบ.ม./ชม.) | 4200 (รวมขนาดเส้นผ่านศูนย์กลางแปรผัน) * 1500 (ไม่รวมขนาดถังเก็บน้ำ) * 1800 | ชุด | 1 | 1) วัสดุอุปกรณ์ ได้แก่ PP, สแตนเลส 304 และ FRP โดยมีความหนาที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของโรงงาน 2) ความเร็วหอคอยว่าง: 1.5 เมตรต่อวินาที; 3) ชั้นสเปรย์หนึ่งชั้นพร้อมหัวฉีดเกลียวขนาด 8 1/4 นิ้ว; 4) หนึ่งชั้นของØ50mm Pall ring บรรจุ≥600mm; 5) เครื่องกำจัดหมอกลวดตาข่าย PP หนึ่งชั้น≥200มม. 6) พอร์ตตรวจสอบกระจกนิรภัยโปร่งใสØ500มม. สองพอร์ต 7) เส้นผ่านศูนย์กลางขาเข้า/ทางออก: 800 มม. 8) ถังจ่ายสารเคมีในตัวหนึ่งถังที่ด้านข้าง 9) พอร์ตระบายน้ำหนึ่งพอร์ต, พอร์ตล้น, ระบบเติมน้ำแบบแมนนวล/อัตโนมัติ |
| ปั๊มหมุนเวียน | 3.75kw | ชุด | 1 | ปั๊ม PP ทนการกัดกร่อนแบบเดินแห้งในแนวตั้ง อัตราการไหล: 28 ลบ.ม./ชม ส่วนหัว : 28 ม มอเตอร์ประหยัดพลังงานระดับ 2 ยี่ห้อ: Riyiguobao | |
| 5 | หอพ่นแนวนอน (ปริมาณลมการจัดการ: 25000 ลบ.ม./ชม.) | 4100 (รวมขนาดเส้นผ่านศูนย์กลางแปรผัน) * 2000 (ไม่รวมขนาดถังเก็บน้ำ) * 1900 | ชุด | 1 | 1. วัสดุอุปกรณ์ได้แก่ PP, สแตนเลส 304 และ FRP โดยมีความหนาที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของโรงงาน 2. ความเร็วหอคอยว่าง: 1.5 เมตรต่อวินาที 3. ระบบสเปรย์ชั้นเดียวพร้อมหัวฉีดเกลียวขนาด 4 นิ้ว จำนวน 10 หัว 4. ชั้นเดียวของØ50mm Pall ring บรรจุ≥600mm; 5. เครื่องกำจัดหมอกลวดตาข่าย PP ชั้นเดียว≥200มม. 6. พอร์ตตรวจสอบกระจกนิรภัยใสØ500มม. สองพอร์ต 7. เส้นผ่านศูนย์กลางขาเข้า / ทางออก: ￠ 900 มม. 8. ถังจ่ายสารเคมีในตัวหนึ่งถังที่ด้านข้าง 9. พอร์ตระบายน้ำหนึ่งพอร์ต, พอร์ตล้น, ระบบเติมน้ำแบบแมนนวล/อัตโนมัติ |
| - | ปั๊มหมุนเวียน | 5.5kw | ชุด | 1 | ปั๊มป้องกันการกัดกร่อน PP ทนกรดและด่างในแนวตั้ง อัตราการไหล: 38 ลบ.ม./ชม. ลิฟต์: 32 ม. มอเตอร์ประหยัดพลังงานสองขั้นตอน ยี่ห้อ: Rizhao Guobao; |
| 6 | หอพ่นแนวนอน (ปริมาณลมการจัดการ: 30000 ลบ.ม./ชม.) | 4500 (รวมขนาดเส้นผ่านศูนย์กลางแปรผัน) * 2000 (ไม่รวมขนาดถังเก็บน้ำ) * 1900 | ชุด | 1 | 10. วัสดุอุปกรณ์ได้แก่ PP, สแตนเลส 304 และ FRP โดยมีความหนาที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของโรงงาน 11. ความเร็วหอคอยว่าง: 1.5 เมตรต่อวินาที 12. ระบบสเปรย์ชั้นเดียวพร้อมหัวฉีดเกลียวขนาด 4 นิ้ว 13 หัว 13. ชั้นเดียวของØ50mm Pall ring บรรจุ≥600mm; 14. เครื่องกำจัดหมอกลวดตาข่าย PP ชั้นเดียว≥200มม. 15. พอร์ตตรวจสอบกระจกนิรภัยใสØ500มม. สองพอร์ต 16. เส้นผ่านศูนย์กลางทางเข้า / ออก: ￠ 1,000 มม. 17. ถังจ่ายสารเคมีในตัว 1 ถังที่ด้านข้าง พอร์ตระบายน้ำหนึ่งพอร์ต, พอร์ตล้น, ระบบเติมน้ำแบบแมนนวล/อัตโนมัติแบบลอยตัว; |
| - | ปั๊มหมุนเวียน | 7.5kw | ชุด | 1 | ปั๊มป้องกันการกัดกร่อน PP ทนกรดและด่างในแนวตั้ง อัตราการไหล: 50 ลบ.ม./ชม. ลิฟต์: 38 ม. มอเตอร์ประหยัดพลังงานสองขั้นตอน ยี่ห้อ: Rizhao Guobao; |
| - | ข้อกำหนดอื่น ๆ การปรับแต่งที่ไม่ได้มาตรฐาน | - | - | - | |
