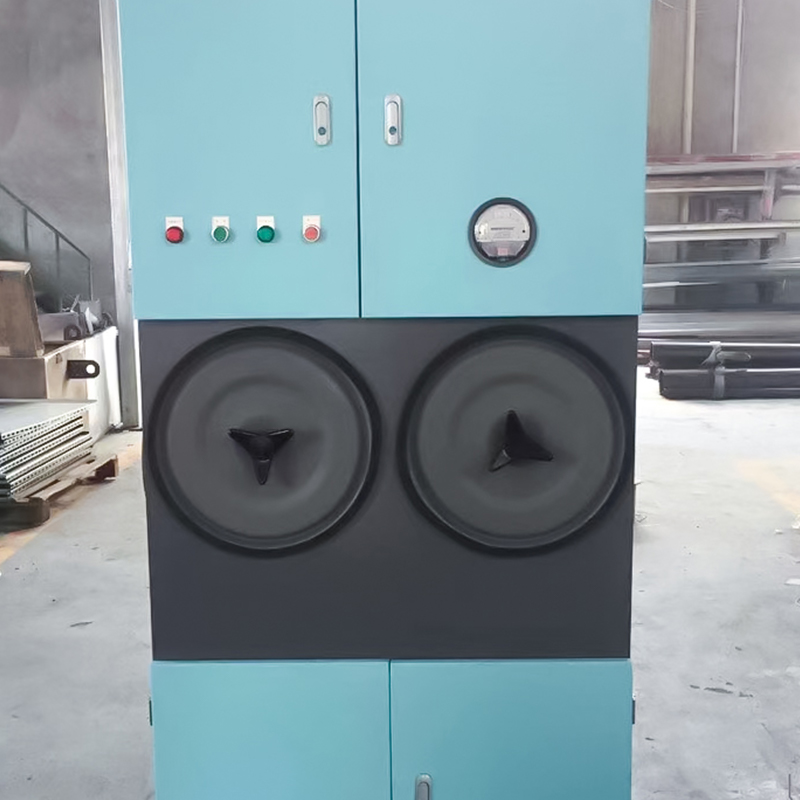

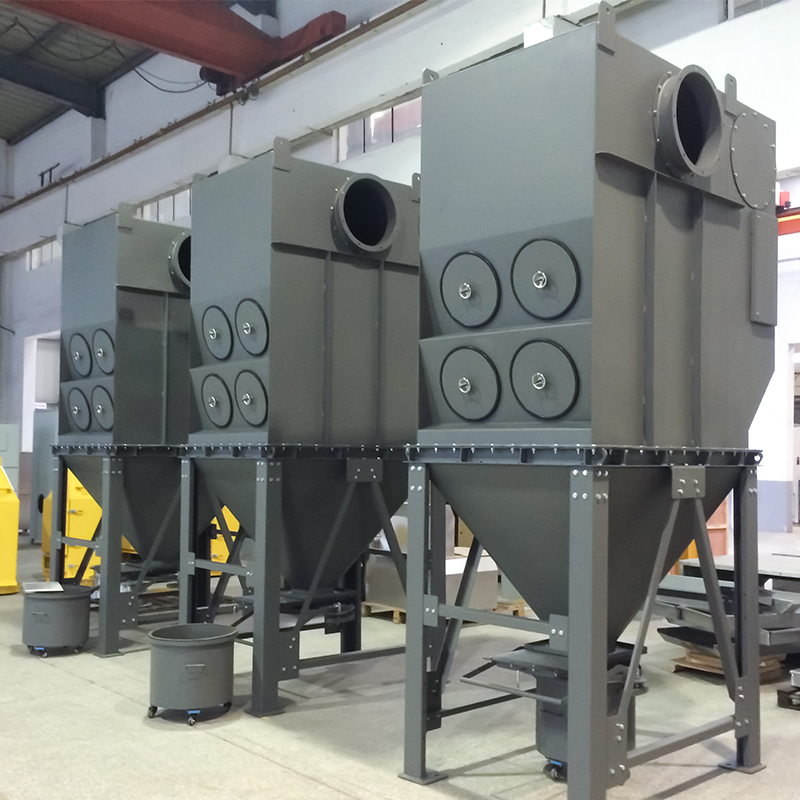

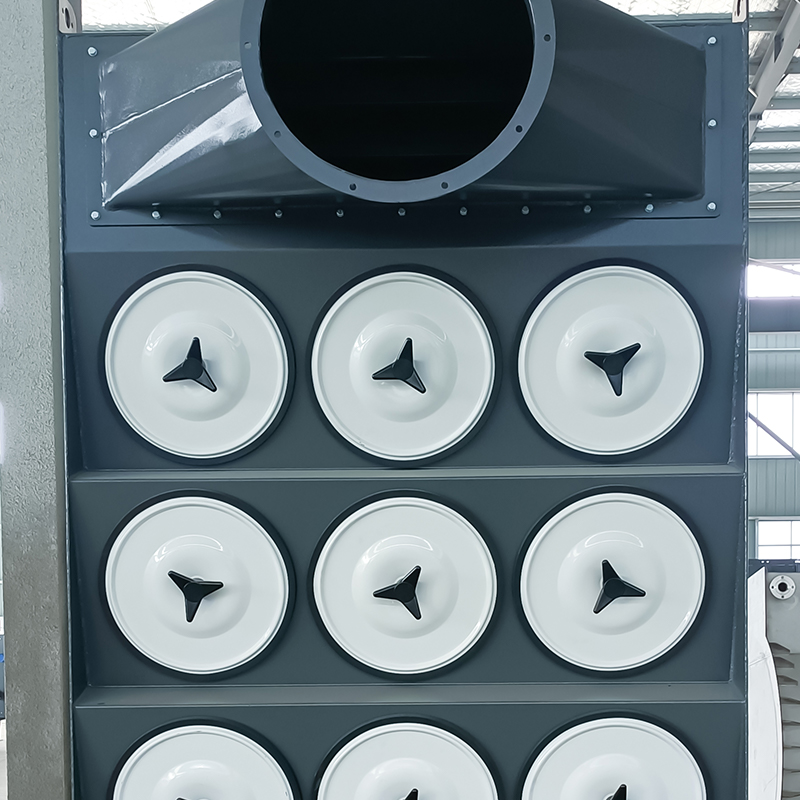

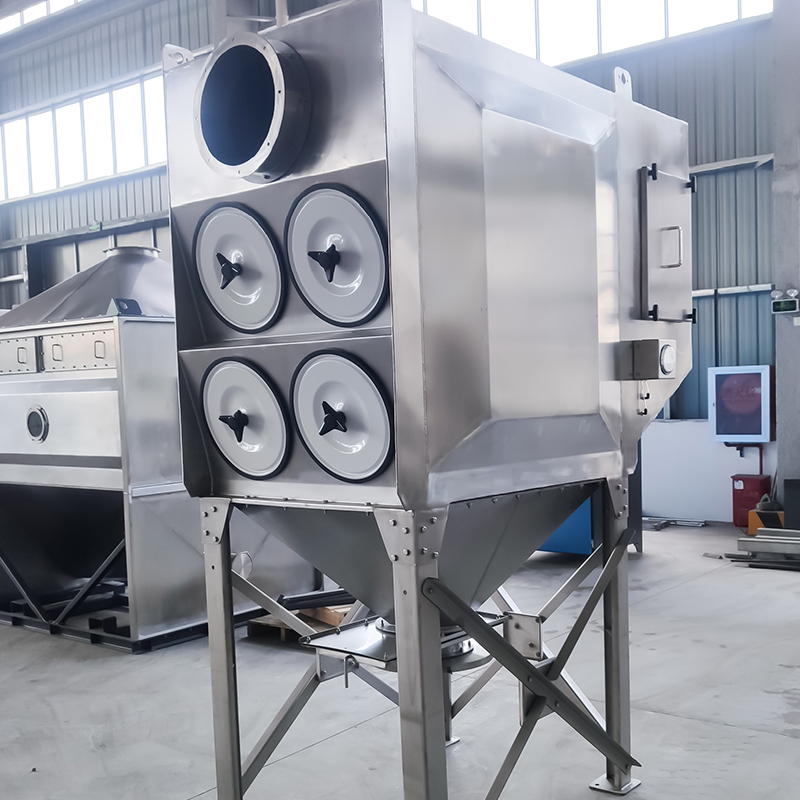

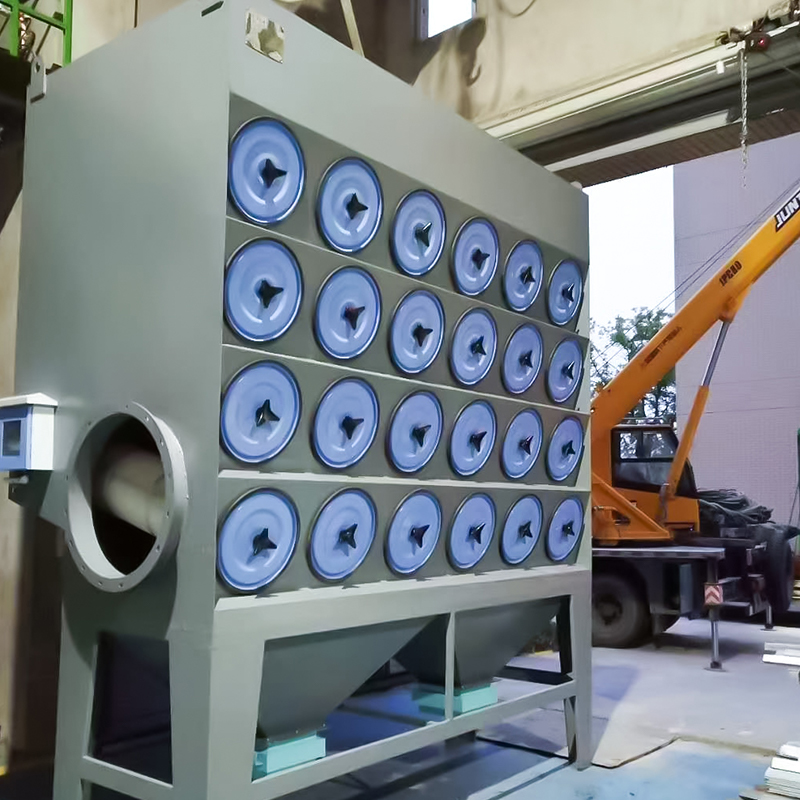

ตลับเก็บฝุ่น

ข้อมูลจำเพาะของเครื่องกรองฝุ่นแบบคาร์ทริดจ์แบบสแตนด์อโลน

สูตรการคำนวณสำหรับเทคโนโลยีหลักของเครื่องกรองฝุ่นแบบตลับ

1. ความเร็วการกรอง (v)

ความเร็วในการกรองคือปริมาตรของก๊าซที่ผ่านพื้นที่การกรองที่มีประสิทธิภาพของตลับกรองต่อหน่วยเวลาและเป็นพารามิเตอร์การออกแบบหลัก:
v = \frac{Q}{60 \times A}

- v: ความเร็วการกรอง (ม./นาที) โดยทั่วไปจะเลือกตามคุณสมบัติของฝุ่น (เช่น 1.0-2.0 ม./นาทีสำหรับฝุ่นแห้งและไม่เหนียวเหนอะหนะ 0.5-1.0 ม./นาทีสำหรับฝุ่นเหนียว)
- ถาม: ปริมาณอากาศที่ใช้ในการผลิต (m³/h)
- A: พื้นที่การกรองที่มีประสิทธิภาพทั้งหมด (ตร.ม.)

2. พื้นที่การกรองที่มีประสิทธิภาพทั้งหมด (A)

A = n \คูณ A_1

- n: จำนวนตลับกรอง;
- A_1: พื้นที่การกรองที่มีประสิทธิภาพของไส้กรองเดี่ยว (m²) โดยคำนวณจากขนาดไส้กรอง: A_1 = \pi \times D \times L (D คือเส้นผ่านศูนย์กลางของไส้กรอง, m; L คือความยาวของไส้กรอง, m)

3. จำนวนตลับกรอง (n)

มาจากปริมาตรอากาศและความเร็วการกรอง:
n = \frac{Q}{60 \times v \times A_1}

4. ความต้านทานของอุปกรณ์ (ΔP)

ความต้านทานรวมของตัวเก็บฝุ่นแบบตลับประกอบด้วยความต้านทานของตัวกลางตัวกรองและความต้านทานของชั้นฝุ่น สูตรเชิงประจักษ์ (ประมาณ) คือ:
\เดลต้า P = \เดลต้า P_0 \เดลต้า P_d

- \Delta P_0: ทำความสะอาดความต้านทานของตลับกรอง (Pa) โดยทั่วไปคือ 100-200 Pa;
- \Delta P_d: ความต้านทานของชั้นฝุ่น (Pa) ซึ่งสัมพันธ์กับความหนาของชั้นฝุ่นและความเร็วในการกรอง ในระหว่างการทำงาน โดยทั่วไปจะมีการควบคุมความต้านทานรวมระหว่าง 1,000-1500 Pa

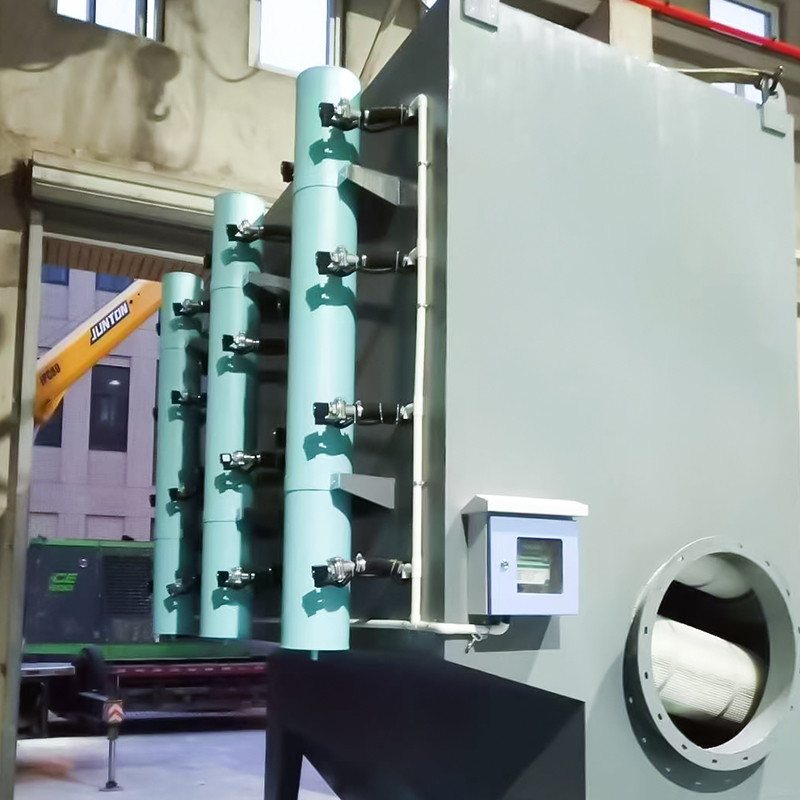

5. พารามิเตอร์การฉีดพัลส์ (สำหรับรุ่นทำความสะอาดพัลส์)

- แรงดันการฉีด: โดยทั่วไป 0.4-0.6 MPa (อากาศอัด)
- เวลาในการฉีด: 0.1-0.2 วินาทีต่อตลับกรอง
- รอบการฉีด: ขึ้นอยู่กับการตั้งค่าความต้านทาน โดยทั่วไปจะใช้เวลา 30-120 วินาที (ปรับอัตโนมัติผ่านตัวควบคุมแรงดันต่าง)

ควรปรับสูตรข้างต้นตามสภาพการทำงานจริง (เช่น ความเข้มข้นของฝุ่น ขนาดอนุภาค และอุณหภูมิ) เพื่อให้มั่นใจว่าการทำงานของอุปกรณ์มีประสิทธิภาพและมีเสถียรภาพ
